Роликоопоры

В процессе создания ленточных конвейеров появились и специальные устройства, без которых наладить работу данного устройства невозможно. Говорим мы о роликоопорах, позволяющих ленточным конвейерам работать без изменения формы. Именно эта деталь дает возможность устройству функционировать длительное время и сохранять свою работоспособность.

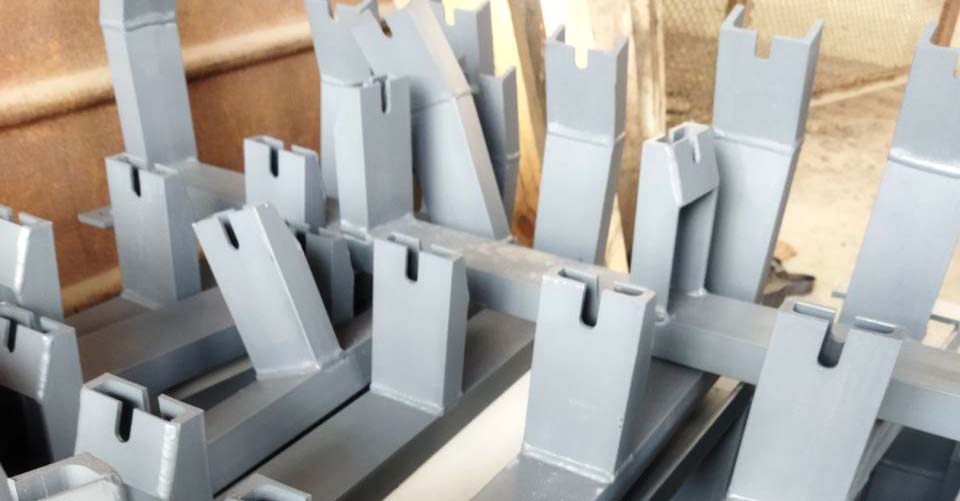

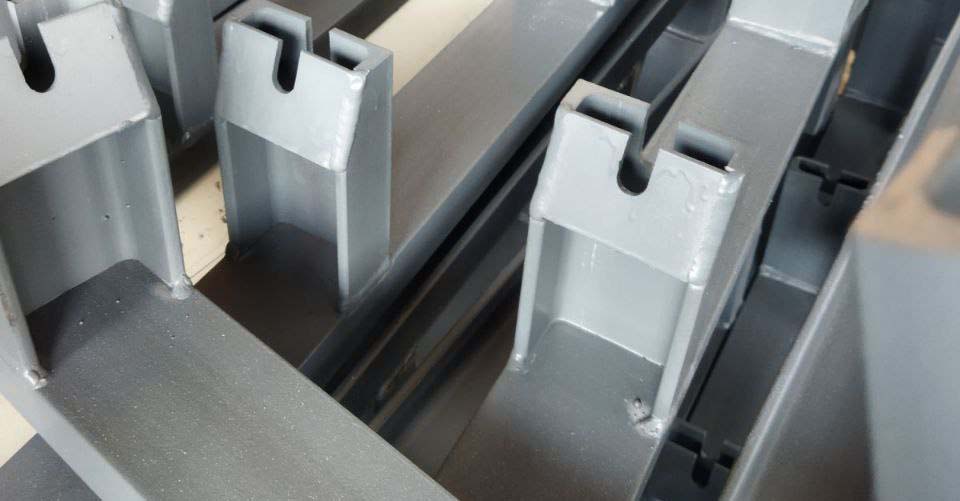

Роликоопоры устанавливают с целью поддержания ленты по всему пути конвейера. Эта металлическая конструкция может поставляться как отдельно, так и в комплекте с роликами.

Типы роликоопор:

  • Центрирующие роликоопоры;
  • Желобчатые роликоопоры;
  • Прямые роликоопоры;
  • Подвесные роликоопоры.

Роликоопоры могут также различаться по ширине транспортерной ленты и углу наклона боковых роликов (5-45 градусов).

В свою очередь желобчатые роликоопоры делятся на:

  • Усиленную конструкцию. Разработана для монтажа на любых видах ленточных конвейеров.
  • Центрирующие верхние и нижние. Могут использоваться на конвейерах с любой шириной ленты.
  • Легкая конструкция. Применяются при наличии ленты шириной не более чем 1000 мм.



СХЕМА РОЛИКООПОРЫ ЖЕЛОБЧАТОЙ

Схема роликоопоры желочатой






Мы предлагаем роликоопоры высокого качества!

ЦЕНТРИРУЮЩИЕ:

Центрирующие роликоопоры

Центрирующая роликоопора вращается в строго горизонтальной плоскости и служит для центрирования и автоматической регулировки положения конвейерной ленты относительно продольной оси конвейера. Представляют собой желобчатые роликоопоры, оснащенные дефлекторными роликами. Центрирующая роликоопора включает два боковых и один центральный ролик. Может быть двух видов: нижняя и верхняя. Нижние плоские предназначены для центрирования нижней ветви ленты.

Условные обозначения: Роликоопора ЖЦГ-170-159-30, где 170 – ширина конвейерной ленты 1700мм, 159 – диаметр ролика 159мм, 30 – угол наклона бокового ролика.

ЖЕЛОБЧАТЫЕ:

Желобчатые роликоопоры

Применяются для того, чтобы придать транспортерной ленте форму желоба. Это наиболее распространенный вид роликоопор для транспортировки сыпучих материалов.

Они могут изготавливаться под любые параметры ленты. Угол наклона варьируется от 10 до 45 градусов. Для того чтобы увеличить производительность конвейера, необходимо приобретать изделие с максимальным уровнем наклона.

Желобчатые роликоопоры отлично приспособлены для максимальных нагрузок. Изготавливаются под любые размеры ленты. Могут поставляться отдельно или в сборе с роликами. Для обозначения желобчатой роликоопоры применяются следующие обозначения:
Роликоопора ЖГ 200-130-20, где 200 – ширина конвейерной ленты 2000мм, диаметр ролика составляет 130мм, угол наклона бокового ролика – 30 градусов.

НИЖНИЕ, ВЕРХНИЕ, ПЛОСКИЕ:

Нижние, верхние, плоские роликоопоры

Устанавливаются в тех случаях, когда требуется плоская несущая лента. Прямые роликоопоры разделяют на верхние и нижние.

Типоразмеры для ленты с одинаковой шириной отличаются только диаметром ролика.

Верхний вариант применяется тогда, когда высота падения груза не более чем 0,3 м. Если груз крупный, применяют амортизирующие роликоопоры Применяются следующие условные обозначения для прямой роликоопоры: Роликоопора ПГ90-127, где 90 – ширина ленты 900мм, 127 – диаметр ролика.



Кроме вышеперечисленных вариантов роликоопор, существуют также гирляндные, подвесные, дефлекторные и другие виды. Ознакомиться более подробно с ассортиментом и видами роликоопор вы всегда можете у менеджеров нашей компании, кроме того, на нашем сайте вы можете получить информацию о наличии товара на складе.




КРЕПЛЕНИЕ РОЛИКООПОРЫ ЖЕЛОБЧАТОЙ

Крепление желобчатой роликоопоры
